Installation der Trex® LED-Terrassenbeleuchtung

Achten Sie bei jedem Heimprojekt darauf, den lokalen Kodex und die Genehmigungsanforderungen zu befolgen.

Ganz gleich, ob Sie Ihren Außenbereich um Ambiente oder Funktionalität erweitern möchten, die richtige Terrassenbeleuchtung ist eine der wirkungsvollsten Verbesserungen, die Sie an Ihrer Terrasse vornehmen können. Die Installation der Niederspannungs-Terrassenbeleuchtung ist ziemlich einfach, vorausgesetzt, Sie verwenden nur ein Niederspannungs-Beleuchtungssystem und lesen alle Anweisungen des Herstellers sorgfältig durch.

Die Installation einer Niederspannungs-Terrassenbeleuchtung ist von Natur aus sicherer als die Installation von Haushaltsleitungsspannungsvorrichtungen in Ihrem Haus. Und wenn Sie keine zusätzlichen Netzspannungsschaltungen betreiben müssen, um einen Transformer zu versorgen, benötigen Sie wahrscheinlich keinen Elektriker oder Auftragnehmer für eine ziemlich aufwendige Installation der Terrassenbeleuchtung.

Einen Beleuchtungsplan entwickeln

Zunächst sollten Sie Ihre Leuchten so positionieren, dass sie die entsprechenden Bereiche beleuchten. Jedes Licht muss mit einem 12V-Transformer verbunden werden. Die Planung Ihrer Installation der Terrassenbeleuchtung vor der Installation einer Niederspannungs-Terrassenbeleuchtung ist unerlässlich, um sicherzustellen, dass Sie diese beiden Ziele erreichen.

Identifizieren Sie zunächst die Positionen der AC-Steckdosen zum Anschließen des Transformer. Sobald Sie dies getan haben, können Sie ungefähre Messungen für die Länge der Verdrahtung vornehmen, die für den Betrieb Ihrer Leuchten erforderlich ist, und wie viele Transformatoren Sie für Ihr Projekt benötigen könnten.

Die Installation der Trex-Terrassenbeleuchtung kann dies erleichtern, da das LightHub-Verbindungssystem eine Vielzahl von Zubehörteilen ermöglicht, einschließlich Splittern, Adaptern und anpassbaren Längen der Verlängerungskabel.

Verbinden Sie Ihren Transformer

Niederspannungs-Terrassenbeleuchtung erfordern einen Terrassenbeleuchtung-Transformer, der verwendet wird, um die gewöhnliche Haushalts-„Netzspannung“ (120 V) umzuwandeln, die von einer Steckdose erzeugt wird. Die meisten Installationen erfordern 12V-Transformatoren, sodass Sie sich nur darum kümmern müssen, dass der von Ihnen gewählte Transformer der Gesamtleistung aller angeschlossenen Leuchten standhalten kann (die meisten Hersteller haben mehr als einen Transformer).

Ein wichtiger Hinweis: Nicht alle 12V-Transformatoren sind gleich. Einige, oft kostengünstigere Transformatoren, sind einfache „Step-Down“-Einheiten, die einfach 120VAC benötigen und auf 12VAC absenken. Die andere Wahl besteht darin, Transformatoren zu verwenden, die den Spannungstyp von AC (Wechselstrom, wie Ihr Zuhause verwendet) auf DC (Gleichstrom, wie Ihr Mobiltelefonladegerät) ändern und gleichzeitig die Spannung von 120V auf 12V reduzieren. Es ist wichtig zu wissen, welche Art von Spannung (d. h. AC vs. DC) Ihre Beleuchtungskörper benötigen, da der falsche Spannungstyp zu einem größeren Ausfall der Komponente und anderen Leistungsproblemen führen kann (und sogar Ihre Garantie ungültig machen kann). Außerdem ist es absolut wichtig, dass Sie niemals AC- und DC-Befestigungen im selben Stromkreis mischen. Aus diesem Grund wird dringend empfohlen, den gleichen Marken-Transformer wie die Leuchten zu verwenden und an einer einzigen Marke von Leuchten zu bleiben.

Eine letzte Überlegung bei der Stromversorgung: Wenn Sie einen übermäßig langen Drahtdurchgang haben (z. B. über 300 Fuß), könnten Sie erwägen, Ihren eigenen Draht zu beschaffen und bis zu einem 16GA UL-gelisteten 2-Leiter-Außenleiter zu steigen. Das Problem, das dies möglicherweise löst, ist ein Problem, das Spannungsabfall genannt wird. Grundsätzlich gilt: Je länger der Strom laufen muss, desto mehr Energie verliert er am Ende des Laufs. Wenn Sie einen dickeren Draht (oder Draht mit niedrigerer Dicke) verwenden, minimieren Sie die Wahrscheinlichkeit, dass dies passieren kann. Wenn das System, das Sie installieren, ein proprietäres Plug-and-Play-Installationssystem verwendet, ist es normalerweise angemessen, die Verbindungen zu schneiden und festzuverdrahten (aber wenden Sie sich immer an Ihren Hersteller, um weitere Informationen zu erhalten).

Drahtverteiler installieren

Einige Systeme, wie z. B. das Trex Lighthub®-System, verwenden Drahtsplitter, um das Schneiden und Spleißen zu vermeiden. Drahtsplitter verwandeln eine Buchse in mehrere, was das Hinzufügen dieser Buchsen an jedem Sockel erforderlich macht, an dem Sie Beleuchtung wünschen. Sie erhalten bei jeder Leuchte von Trex einen 10,5-mm-Draht, also müssen Sie nur planen, die Splitter und die Drähte zu kaufen, die jeden Splitter miteinander verbinden. Bringen Sie die Splitter auch nicht vollständig am Träger an. Lassen Sie sie locker, damit Sie sie beim Einsetzen der Lighthub-Stecker manövrieren können.

Noch wichtiger ist, dass Sie kein Verlängerungskabel zwischen der Steckdose und dem Transformer verwenden, sondern den Transformer direkt an die Steckdose anschließen. Wenn das Transformer-Kabel den Splitter nicht erreicht, benötigen Sie möglicherweise ein Verlängerungskabel, das nach dem Splitter angeschlossen werden kann.

Schließlich müssen Sie sicherstellen, dass der Stromkreis, auf dem die Beleuchtung installiert ist, über einen aktiven und funktionalen GFCI-Schutz verfügt. Dadurch wird sichergestellt, dass Spikes und andere elektrische Anomalien Ihr Beleuchtungssystem nicht anbraten (obwohl massive Spikes wie Blitzeinschläge nicht vollständig geschützt werden können).

Rahmen mit klebriger Verkabelung zur Terrasse

Das Verstecken der Verdrahtung ist sowohl für die Sicherheit als auch für die Ästhetik von entscheidender Bedeutung. In den meisten Fällen ist es Ihre beste Wahl, die Kabel direkt am Rahmen Ihrer Terrasse zu befestigen – fast an jedem Ort, der nicht sichtbar ist. Verwenden Sie immer kabelsichere Klammern oder Befestigungselemente. Typische Metallklammern (z. B. Typ T50) haben eine hohe Wahrscheinlichkeit, die Isolierung des Drahts zu durchdringen und Kurzschlüsse zu verursachen.

Installieren der Terrassenbeleuchtung

Je nach Art der von Ihnen gewählten Optionen für die Terrassenbeleuchtung gibt es einige bewährte Verfahren, die Sie bei der Installation jeder Option beachten sollten. Die Spitze Nr. 1 für Trex® DeckLighting ™, ob mit Plug-and-Play oder Spleißdrähten, muss bei eingeschaltetem Gerät installiert werden. Bei der Installation handelt es sich im Wesentlichen um eine Fehlerbehebung. Wenden Sie sich immer an den Hersteller, wenn Sie eine andere Marke verwenden möchten – nur um zu überprüfen, ob diese Methode mit seinem System sicher ist.

Leuchten mit Pfostenkappe

Die Kabel für die Stromversorgung der Pfostenkappen kommen von der Unterseite Ihrer Terrasse. Für die Installation ist es am besten, wenn sich die Pfostenhülse nicht auf dem 4X4-Pfosten befindet. Wenn der Pfosten dort steht, ist das Verfahren viel schwieriger, da der Durchgang, durch den das Kabel geführt werden muss, sehr klein ist. Befestigen Sie das mitgelieferte 5' lange Kabel mit Kabelklammern (oder verwenden Sie einfach Malerband) und schieben Sie die Pfostenhülse über den Pfosten. Schließen Sie das Kabel unter der Terrasse an den Verteiler an und stecken Sie dann die Kappenleuchte ein. Vergewissern Sie sich, dass sie funktioniert, bevor Sie weitermachen.

Achten Sie darauf, dass die Verkabelung an der Oberseite der Pfostenkappe nicht zu locker ist, damit Sie die Pfostenkappenleuchte mühelos anbringen können. Beginnen Sie mit dem Pfosten, der der Stromquelle am nächsten ist, und bringen Sie die Hülse wieder am Pfosten an.

Pfostenleuchten

Bevor Sie das Geländer montieren, schieben Sie die Pfostenhülse über den 4X4-Holzpfosten. Markieren Sie die gewünschte Höhe und Position für die Leuchte auf der Pfostenhülse und bohren Sie dann mit einem Forstner-Bohrer ein 1 Zoll langes Loch durch die Hülse und in den Holzpfosten darunter. Entfernen Sie die Hülse. Bohren Sie dann eine Reihe von drei Ein-Zoll-Löchern in einer vertikalen Linie, um Platz für das Kabel zu schaffen, das entlang des Pfostens verlaufen soll, damit das Kabel schließlich mit dem Verteiler verbunden werden kann, sobald die Pfostenleuchten montiert sind. (Machen Sie diese „Tasche“ nicht horizontal, da die Schrauben, die die Pfostenleuchte halten, auf die Drähte treffen und einen Kurzschluss verursachen.)

Stecken Sie den Rest des mitgelieferten 5' Lighthub-Drahtes in die Tasche, befestigen Sie ihn mit Malerband am Pfosten und führen Sie ihn unter die Terrasse. Verbinden Sie ihn mit dem Verteiler und schieben Sie die Pfostenhülse wieder auf. Schließen Sie die Leuchte an, schrauben Sie den Sockel in die Hülse und drehen Sie die Linsenabdeckung auf.

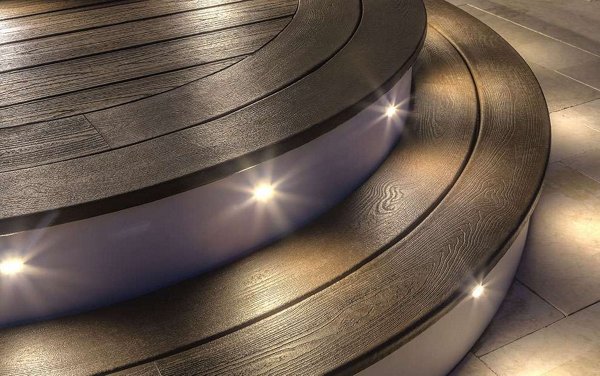

Stufenbeleuchtung

Verschiedene Arten von Treppen und Beleuchtungskörpern können verschiedene Installationsarten erfordern. Solange Sie sich an die Empfehlungen des Herstellers halten, können Sie die Platzierung der Stufenbeleuchtung nach eigenem Ermessen vornehmen.

Bei den meisten Designs werden die Setzstufen jedoch in der Regel 4 Zoll über der Schiene installiert. Markieren Sie die gewünschte Stelle auf der Treppe und bohren Sie dann ein Loch mit einem Durchmesser von 1 Zoll durch die gesamte Setzstufe. Führen Sie das Kabel durch das Loch und schließen Sie das Beleuchtungskabel der Setzstufe an den Verteiler hinter der Treppe an.

Versenkte Beleuchtung auf der Terrasse

Identifizieren Sie die Terrassendiele, auf der Sie die Einbaubeleuchtung installieren möchten. Bohren Sie ein Loch mit einem Durchmesser von 2,5 cm durch die gewählte Platte, ohne dass es sich um eine Hebebühne handelt. Die Tiefe des Lochs sollte mit der Tiefe der von Ihnen ausgewählten Beleuchtungskörper übereinstimmen, sodass die Leuchten perfekt in Ihrer Terrasse ruhen können. Bohren Sie ein zusätzliches 1/4" Loch, um die Verdrahtung zu führen. Stellen Sie sicher, dass die Leuchte bündig mit den Platinen abschließt, bevor Sie die Installation abschließen.

Stellen Sie sicher, dass die Installationstemperatur warm ist, damit die Leuchte an Ort und Stelle gleitet. Wenn Sie ihn bei heißem Board anschlagen oder schlagen müssen, kann das Board das Licht verformen, wenn das Wetter kalt wird. Wenn Sie das Loch versehentlich zu groß machen, fügen Sie einfach einen Tupfer Silikon an der Seite des Lichts hinzu, um es an Ort und Stelle zu halten.

Nicht verwendete Verbindungen schließen

Nachdem Sie Ihre Lichter angeschlossen haben, haben Sie möglicherweise noch ungenutzte Stromanschlüsse. Nicht verwendete Splitteranschlüsse  können anfällig für die Elemente sein, daher sollten alle nicht verwendeten weiblichen Anschlüsse mit den vom Hersteller bereitgestellten Kunststoffkappen geschlossen werden.

Erste Schritte bei der Installation der Terrassenbeleuchtung

Die Installation einer Niederspannungs-Terrassenbeleuchtung ist eine grundsätzlich sicherere Wahl und macht die Installation von Terrassendielen-Licht so einfach wie das Anschließen einer Lampe. Wenn Sie bereit sind, Ihre Optionen für die Installation von Terrasse-Terrasse Leuchten zu erkunden, nehmen Sie sich einen Moment Zeit, um einen Trex-Händler vor Ort zu finden , der Ihnen helfen kann.
